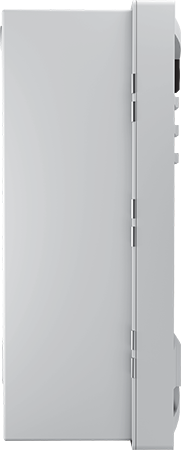

کنترل پانل اعلام حریق زیتکس ZX-1800 N

کنترل پانل اعلام حریق زیتکس مدل ZX-1800 N، قابلیت پوشش 2 تا 18 زون با افزودن کارت‌های زون را دارا می‌باشد. طراحی و ساخت بدنه با استفاده از ABS تخصصی انجام شده و بدنه این پانل مقاوم در برابر حرارت، ضربه و لرزش می‌باشد. الزامات مربوط به استاندارد ملی ایران شماره 3707 و استانداردهای بین‌المللی EN 54-2,4 به طور کامل رعایت گردیده است. این پانل، قابلیت نصب روکار و توکار را بسته به نیازهای پروژه دارد. برای نصب راحت و اصولی از گلندها و کریدورهای استاندارد استفاده شده است.

مشخصات فنی

ZX-1800-N

استاندارد طراحی

EN 54-2, 54-4 and ISIRI 3707

تکنولوژی تولید مدارات

SMT

تعداد زون در هر دستگاه

2-18 Zones

قابلیت افزایش در صورت شبکه شدن

36 Zones

ولتاژ ورودی

220 ± 10% V A.C.

منبع تغذیه داخلی

24 V D.C.

باتری مورد نیاز

2×12 V (7.2Ah)

حداقل و حداکثر جریان مصرفی

1500, 4000 mA

ولتاژ خروجی

24 V D.C.

حداکثر تعداد دتکتور دودی در هر زون

20 (ZITEX Detectors)

حداکثر تعداد دتکتور حرارتی در هر زون

20 (ZITEX Detectors)

حداکثر تعداد شستی در هر زون

Unlimited بدون محدودیت

حداکثر تعداد آژیر 30mA در هر زون

۱۰

مقدار مقاومت انتهای خط

6800Ω (5% tolerance, 0.5W)

کنتاکت رله کمکی (به ولتاژ اصلی وصل نشود)

1A 30 VDC max Voltage Free

سطح مقطع مناسب کابل برای خطوط زون و آژیرها

1.5 mm۲

فیوز ترمینال اصلی ورودی / خروجی آژیر / خروجی کمکی

1 A F 20mm

فیوز باتری

2 A F 20mm

جنس بدنه

Heat resistant ABS body
مقاوم در برابر حرارت ABS بدنه

ابعاد

425 x 275 x 115 mm

وزن بدون باتری

2.2 kg
